R12DSE介绍
乐迪R12DSE，带回传十二通道双电线接收机，2.5g极轻重量，稳定遥控距离可达空中4000米。接收机集成回传功能，无需外接任何回传模块，即可在遥控器主屏幕显示信号强度，接收机电压，回传界面可实时查看RSSI值。外接PRM-03回传模块时，可实时回传经纬度，速度，爬升，距离，星数，动力电池电压等多种信息。适用于乐迪AT10II, AT10, AT9S Pro, AT9S, AT9遥控器（注：需与飞控搭配使用）。
对码
- 每个遥控器都有独立的ID 编码。开始使用设备前，接收机必须与遥控器对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R12DSE接收机，必须要重新对码，否则接收机将无法正常使用。
- 将遥控器和R12DSE接收机间距30厘米左右放置。
- 打开遥控器电源开关，给接收机通电。

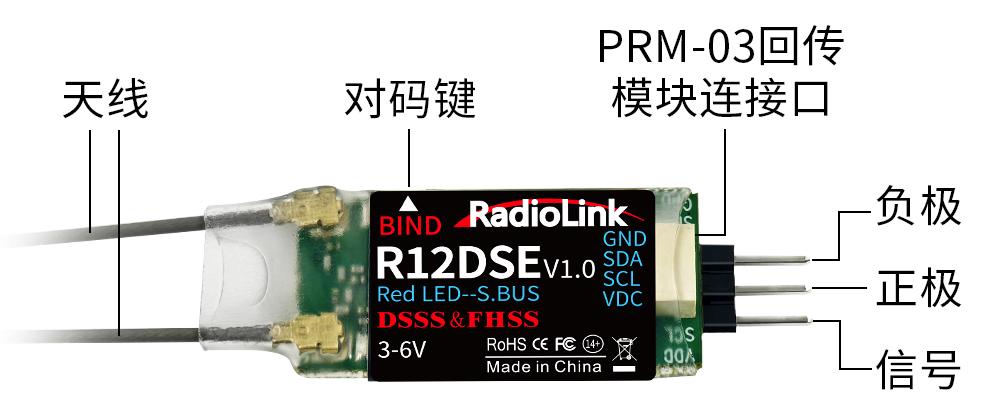

- 按下接收机侧面的对码键1 秒钟以上，接收机LED灯快速闪烁，指示开始对码。
- 当接收机对码LED指示灯停止闪烁变为常亮，表示对码完成。 如果对码没有成功，接收机对码LED指示灯会慢闪提示，请按上述步骤重新对码。（注：紫色指示灯常亮说明R12DSE此时输出SBUS信号，红色指示灯常亮说明此时R12DSE输出PPM信号，连续短按R12DSE对码键2次即可切换信号。）
- 请确认您的舵机可以根据遥控器来操作。
温馨提示：在遥控器和接收机连接电源的情况下，当接收机和遥控器未对码成功时或接收机失去信号时，接收机的指示灯会慢闪提示。

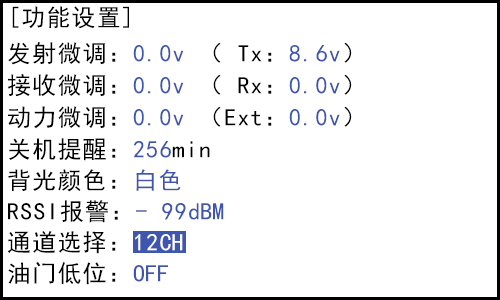

注意：由于R12DSE为12通道接收机，在和AT9S Pro/AT10II遥控器使用时，需进入遥控器基础菜单--功能设置，将通道选择设置为12CH（见右图）。如果通道误选为10CH，舵机会出现抖动的问题。
信号输出类型
可输出12个通道的SBUS或者PPM信号。
- 接收机指示灯为蓝紫色，输出12个通道的SBUS信号。
- 接收机指示灯为红色，输出12个通道的PPM信号。
信号切换方法：短按接收机侧面的对码键两次（一秒内），即可切换SBUS信号或PPM信号。
接收机天线安装
- 尽量保证天线笔直，否则将会减小有效控制范围。
- 两根天线请保持90度角（见右图）。
- 大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，将天线放置在远离模型金属部件位置上。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
- 天线应该尽可能远离金属导体和碳纤维，至少要有1厘米的距离，但不能过度弯曲。
- 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。
- 在实际安装接收机的过程中，可以使用海绵或者是泡沫材料将其绕起来用以防震。
- 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中，为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。
- 为了防止接收机受潮， 最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
集成回传功能
R12DSE可实时回传信号强度RSSI，接收机电压，动力电池电压信息。回传距离与遥控距离相同（4000米）。

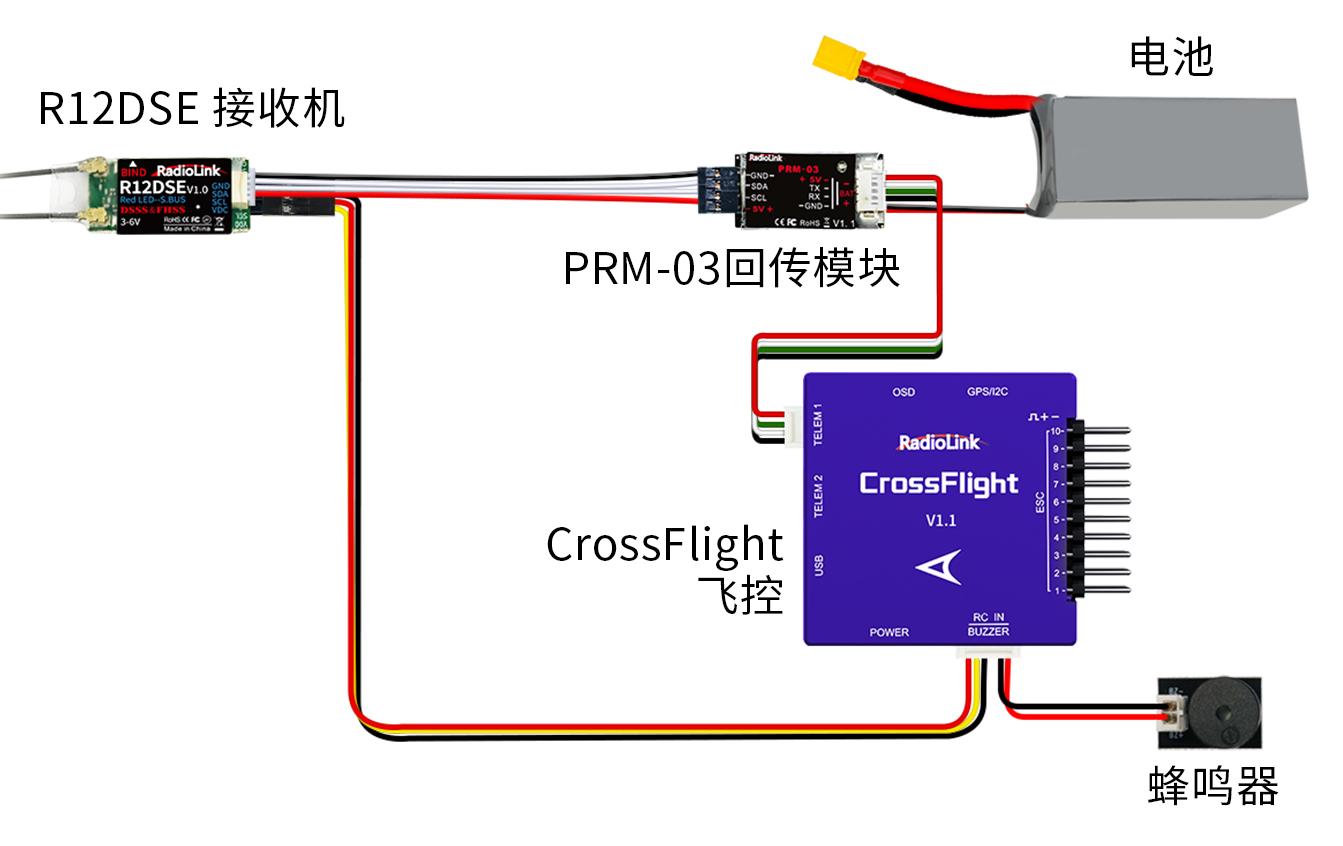

接收机无需外接任何回传模块，遥控器主屏幕即可实时显示信号强度，接收机电压信息；遥控器回传界面可实时查看RSSI值信息。同时，外接OSD信息回传模块PRM-03和飞控PIX6, PIXHAWK, CrossRace Pro, CrossRace, CrossFlight, Mini Pix, APM, TURBO PiX时，可实时回传经纬度，速度，爬升，RSSI值，距离，星数，动力电池电压等多种信息。R12DSE和PRM-03及飞控的连接可参考下图：

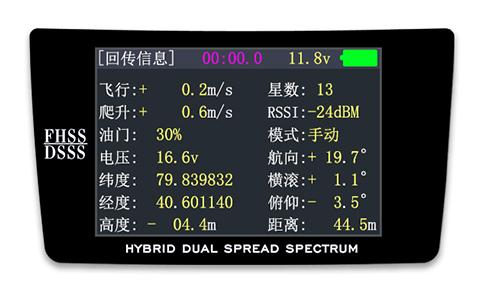

遥控器回传界面
将RSSI导出叠加在OSD模块上
R12DSE可将RSSI导出叠加在OSD模块上, 穿越机，打窝船，远航固定翼等可实时掌握RSSI值信息。
飞控为Betaflight F4/F7/F722飞控时，从R12DSE接收机上导出RSSI值叠加在OSD模块上的方法：
https://www.radiolink.com/newsinfo/477910.html?templateId=148964
飞控为PIX6/PIXHAWK/Mini Pix/CrossRace Pro/CrossRace/CrossFlight/Turbo Pix时，从R12DSE接收机上导出RSSI值叠加在OSD模块上的方法：
https://www.radiolink.com/newsinfo/477916.html?templateId=148964
技术参数
产品名称：R12DSE
尺寸：30.5*16mm
天线长度：90mm
重量：2.5g
通道数：12通道
电压范围：3-6V DC
工作电流：35mA@5V
接收电流：<32mA@5V
回传发射电流：<125mA@5V
信号输出：SBUS&PPM
传输频率：2.4GHz ISM波段（2400MHz~2483.5MHz）
扩频方式：DSSS&FHSS混合双扩频
接收灵敏度：－97dB
回传发射功率：20dBm(100mW)
数据分辨率：4096级，每级0.25us
遥控距离：稳定遥控距离空中4000米，实际操作距离与飞行环境有关
支持模型：多旋翼、穿越机等
回传信息：接收机集成信号强度、RSSI值、接收机电压信息
硬件接口：3pin 2.54插针/4pin 1.0插座
兼容遥控器：AT10II, AT10, AT9S Pro, AT9S, AT9
