R8EF介绍
R8EF基本介绍
适用发射机型号
Radiolink R8EF 2.4G 八通道接收机, 适用于乐迪八通道遥控器T8FB,T8S,RC6GS V2,RC4GS V2，支持S-BUS，PPM和PWM三种信号同时输出。
信号输出类型
支持SBUS, PPM和PWM三种信号同时输出。
信号工作模式

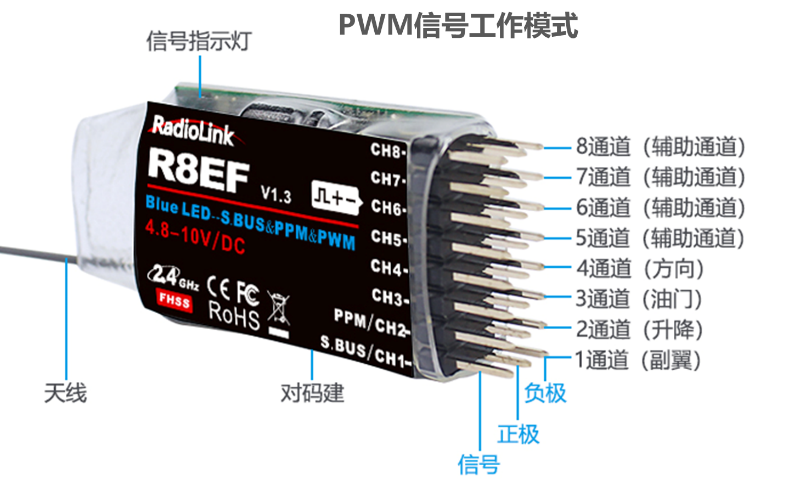

1. PWM信号工作模式
接收机指示灯为红色，输出8个通道的PWM信号。

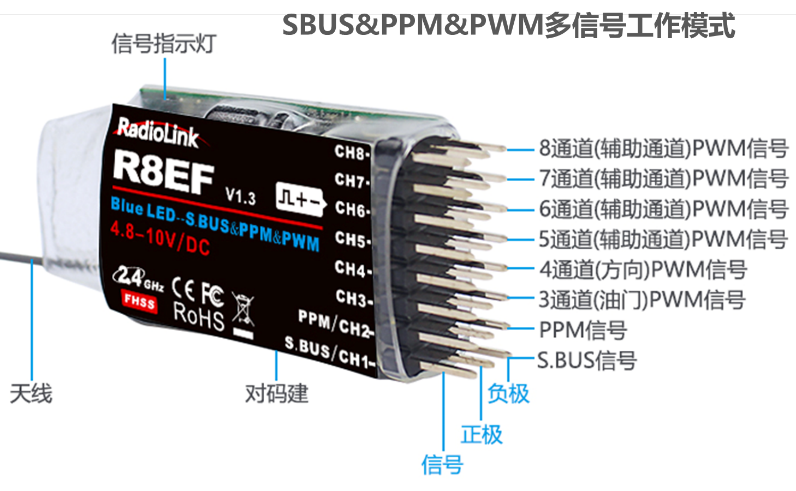

2. S-BUS/PPM信号工作模式
接收机指示灯为蓝色（紫灯），1通道输出S-BUS信号，2通道输出PPM信号，3-8通道输出对应的PWM信号，共计输出8个通道的信号。
信号切换
短按接收机侧面的（ID SET）开关两次（一秒内），完成R8EF的PWM信号和SBUS或者PPM信号的切换。
对码
每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。
对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R8EF接收机，必须要重新对码，否则接收机将无法正常使用。
- 将发射机和接收机放在一起，两者距离50厘米左右。
- 打开发射机电源开关使遥控器处于开机状态，再给接收机上电，R8EF接收机将寻找与之最近的的遥控器进行对码。
- 按下接收机侧面的（ID SET）开关1 秒以上直至接收机指示灯开始闪烁便松开，当接收机指示灯停止闪烁变为常亮时，表示对码完成。
- 如果对码操作后，接收指示灯仍然慢闪提示，表示对码失败，请重复上述操作。
温馨提示：在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功时或者飞行时接收机丢失信号时，接收机的指示灯会慢闪提示。
接收机的连接

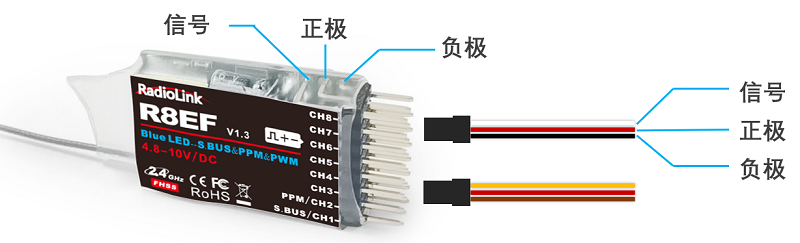

接收机的连接使用下图杜邦线，常见为白/红/黑色线或者黄/红/棕色线。两种舵机线都是浅色线为信号线，深色线为地线，中间为5V供电，三根线分别与接收机标签“
”相对应，连接舵机线时，信号线（浅色线）向上，地线朝下插入接收机对应的通道。
注意：乐迪接收机都设计有电子防反插功能，当舵机线插反时，接收机不工作，且不会因为杜邦线接反损坏。接收机所有通道的地线均并联在一起，接收机供电电压为4.8V-10V，务必注意当接收机使用单独的电池独立供电时，电池接反接收机不会损坏，但此时连接舵机，会导致舵机损坏。
接收机天线安装
- 尽量保证天线笔直，否则将会减小有效控制范围。
- 大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
- 天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。
- 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中。
- 可以使用海绵或者是泡沫材料将其绕起来用以防震。
- 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。
- 为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告：连接程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时，或在发动机工作时不要执行连接程序，这时操作可能会导致严重伤害。
技术参数
通道数：8通道
工作电压：3-15V
工作电流：30mA（输入电压5V）
尺寸：长*宽*高=48.5*21*11mm
重量：7g
分辨率：4096，每级0.5us高精度，让所有舵机静若止水
距离：空中2000米左右，实际操控距离和飞行环境有关
售后服务条款
1. 本条款仅适用于深圳市乐迪电子有限公司所生产的产品，乐迪通过其授权经销商销售的产品亦适用本条款。
2. 乐迪产品自购买之日起，一周内经我司核实为质量问题，由乐迪承担返修产品的往返快递费，购买乐迪产品超过一周到一年内经我司核实为质量问题，用户和乐迪各自承担寄出返修产品的快递费。
3. 返修时需提供购买凭证或网络平台交易记录。
4. 乐迪产品自购买之日起七天内，在正常使用情况下出现质量问题，外观无损坏，凭购机凭证及机身条码在经销商处协商可以免费更换同型号产品；经销商在收到更换产品时必须第一时间通知乐迪公司予以备案更换。
5. 乐迪产品将由深圳市乐迪电子有限公司提供终身售后服务, 属于质量问题一年内免费保修；对于自购买之日起人为损坏、改装、拆机及超过一年免费保修期的，用户必须支付往返邮费及维修成本费用。 收费标准： 人工费+配件费用。
6. 为确保您的权益受到保护，并能及时有效的为您服务，请在购买乐迪产品时索要购机凭证。 用户享受本售后服务条款必须提供购机凭证。。
7. 返修产品将于乐迪公司收到后15个工作日内寄回给顾客，并附上维修报告。
8. 以上售后服务条款仅限于中国大陆销售的乐迪产品。
9. 港澳台及海外客户的售后问题发至邮箱after_service@radiolink.com.cn，具体售后细则视情况而定。
本方案最终解释权归乐迪电子所有。
