遥控器为AT9S Pro, AT9S, AT9, AT10II, AT10，飞控为PIX6, PIXHAWK, CrossFlight-CE, CrossFlight, CrossRace Pro, CrossRace, Mini Pix时，如何从接收机上导出RSSI值叠加在OSD模块上？

该功能适用的设备如下：

遥控器：乐迪AT9S Pro, AT9S, AT9, AT10II, AT10

接收机：乐迪R12DS, R12DSE, R12DSM, R9DS, R6DS, R6DSM

飞控：PIX6, PIXHAWK, CrossFlight-CE, CrossFlight, CrossRace Pro, CrossRace, Mini Pix

1. 升级AT9S/AT9到最新固件

固件下载链接和步骤可点击下面的链接查看

https://www.radiolink.com/at9spro_firmwares

2. 升级后，进去设置页面，找到辅助通道这一项，选一个你不用的通道，滑动选择键，选择RSSI。

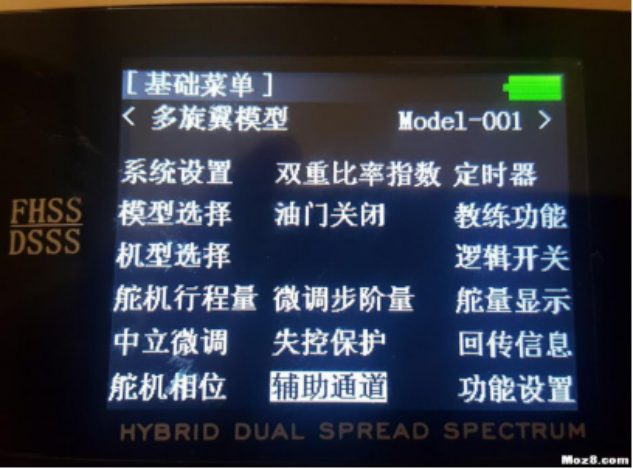

选择辅助通道

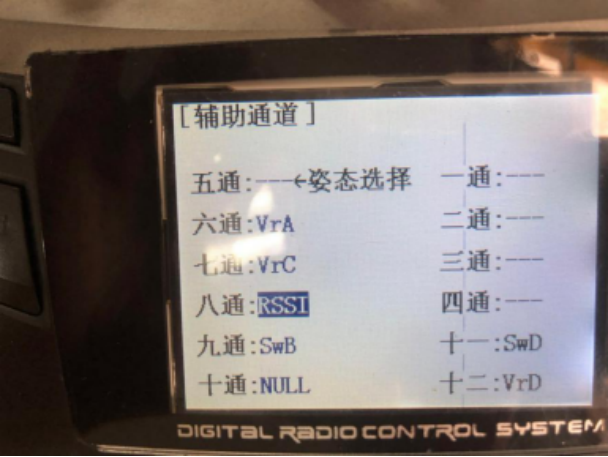

选择一个不用的通道， 如8通， 选择RSSI

3. 遥控器设置完毕，接下来就是飞控设置。飞机/飞控连接电脑，遥控器和接收机对码，打开地面站Mission Planne(MP)。

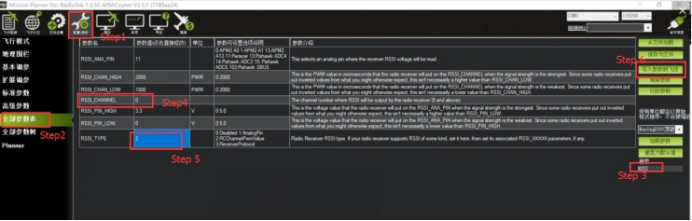

4. 确保Mini Pix连接成功后，在MP界面 配置调试（上部）=> 全部参数表（左侧）=>搜索RSSI(右下角）=> 修改 RSSI_CHANNEL 对应为8 =>修改 RSSI_TYPE 对应为2 => 写入参数到飞控（右侧）

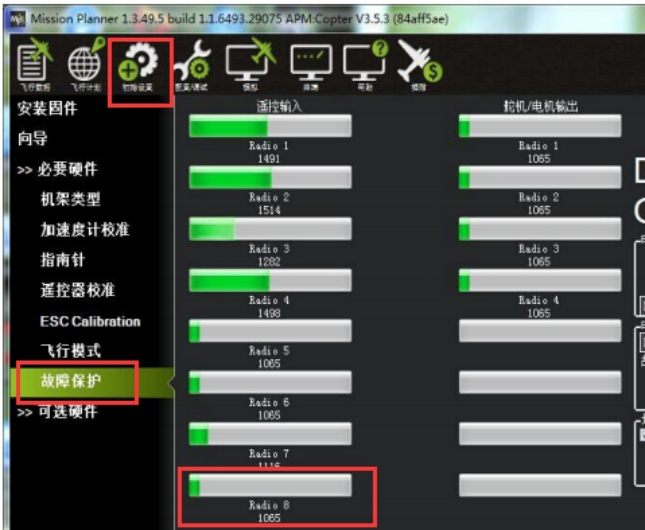

5. 修改完地面站数据后，打开遥控器，不时的变换下遥控器和飞机的距离 （初始设置=>必要硬件=>失控保护），观察失控保护页面下的8通是否有变化，有的话则设置成功。
