遥控器为T16D, T12D, T8FB, T8S，飞控为PIX6, PIXHAWK, CrossFlight-CE, CrossFlight, CrossRace Pro, CrossRace, Mini Pix时，如何从接收机上导出RSSI值叠加在OSD模块上？

该功能适用的设备如下：

遥控器：乐迪T16D, T12D, T8FB, T8S

接收机：乐迪R16SM, R8FM,R8EF, R8SM, R8XM, R7FG

飞控：乐迪PIX6, PIXHAWK, CrossFlight-CE, CrossFlight, CrossRace Pro, CrossRace, Mini Pix

设置步骤：

步骤1.

确保遥控器与接收机对码成功，调参地面站正常打开，遥控器与接收机通电正常并处于开机状态。

步骤2.

因为R16SM, R8FM,R8EF, R8SM, R8XM, R7FG默认RSSI输出通道为第九通道，所以需要在地面站中将RSSI的输出通道改为9通道。

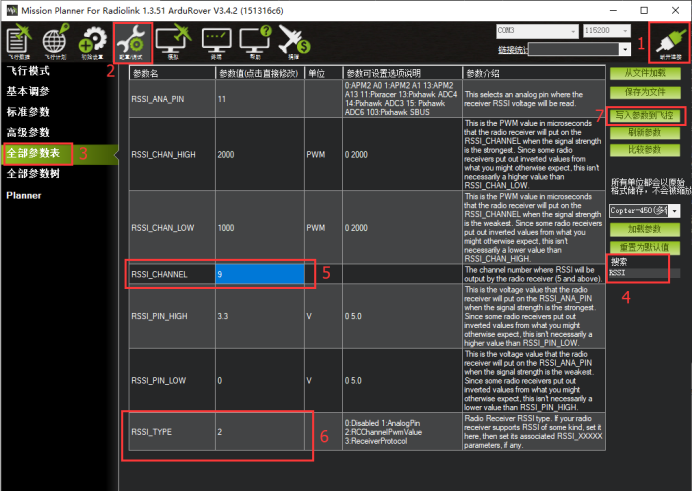

进入“配置/调试”菜单界面，点击“全部参数表”，在搜索栏中输入“RSSI”,点击ENTER键，将RSSI_CHANNEL的数值改为9，将RSSI_TYPE的数值改为2，点击“写入参数到飞控”保持设置的数据。

步骤3.

所有参数设置完成之后，我们可以通过地面站检查RSSI值引出通道是否设置成功。

具体检查办法为：

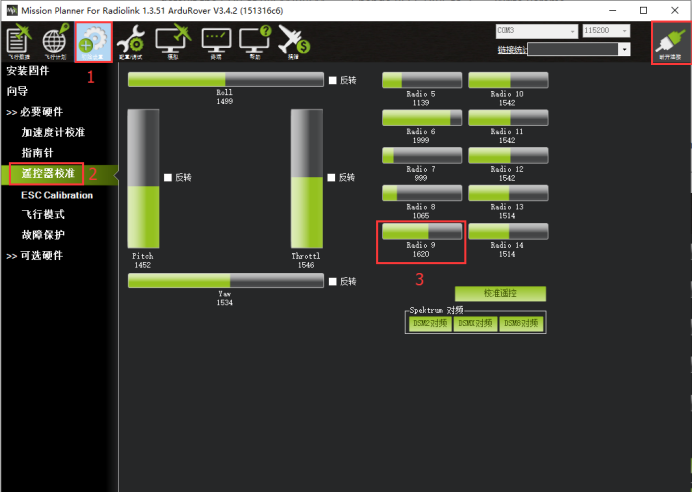

进入“初始设置”界面，点击“遥控器校准”，完成遥控器校准之后，移动遥控器与接收机之间的距离，在地面站中查看第九通道的舵量值是否发生变化，如果Radio9的舵量值随着遥控器的移动发生变化，则代表设置成功。
