遥控器为T16D, T12D, T8FB, T8S，飞控为Betaflight F4, F7, F722, F405，接收机为R16SM, R8FM,R8EF, R8SM, R8XM, R7FG时，如何从接收机上导出RSSI值叠加在OSD模块上？

该功能适用的设备如下：

遥控器：乐迪T16D, T12D, T8FB, T8S

接收机：乐迪R16SM, R8FM,R8EF, R8SM, R8XM, R7FG

飞控：F4, F7, F722, F405

设置步骤：

步骤1.

确保遥控器与接收机对码成功，调参地面站正常打开，遥控器与接收机通电正常并处于开机状态。

步骤2.

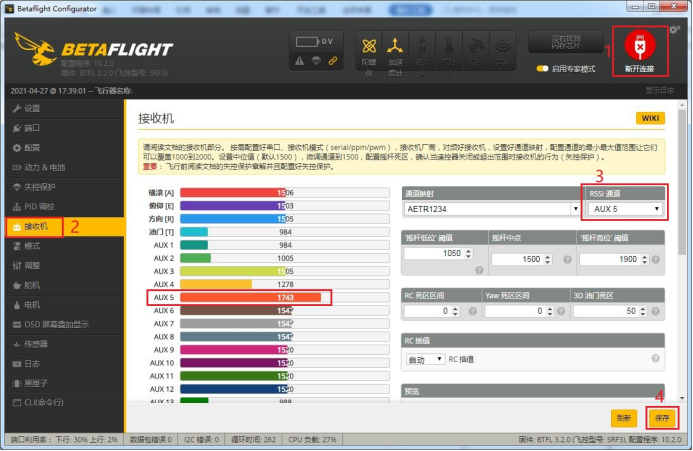

因为R默认RSSI输出通道为第九通道，所以需要在F4, F7, F722, F405的调参地面站中将RSSI通道设置为AUX5。

移动遥控器与接收机之间的距离，可以看到接收机调参界面中，AUX5的舵机值在不停变化，由此可以判断R16SM, R8FM,R8EF, R8SM, R8XM, R7FG的RSSI输出通道为第九通道，也就是地面站上面的AUX5通道。

步骤3.

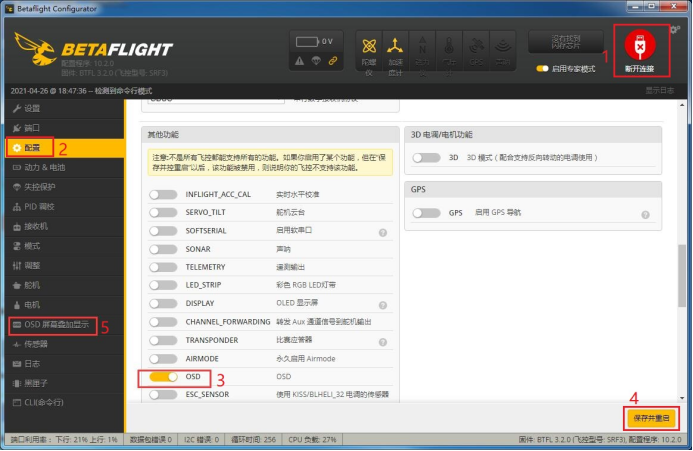

在“配置”菜单界面中将OSD功能打开，会看到左边导航栏会出现OSD屏幕叠加显示的设置菜单界面，点击保存并重启。

步骤4.

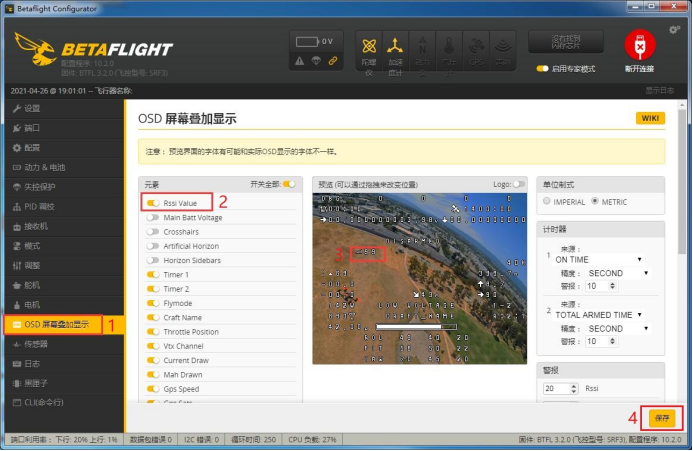

重新成功连接飞控和地面站之后，在OSD屏幕叠加显示的设置菜单界面中打开Rssi Value功能（RSSI值显示的位置可以根据自己的喜好拖动），参数设置完成后点击保存即可。
