Radiolink R8F

八通道双天线双向回传接收机

800米遥控距离

稳定地面控制距离800米，可组合图传摄像头和显示屏/R眼镜实现FPV远距离操控，实现第一视角趣味驾驶。

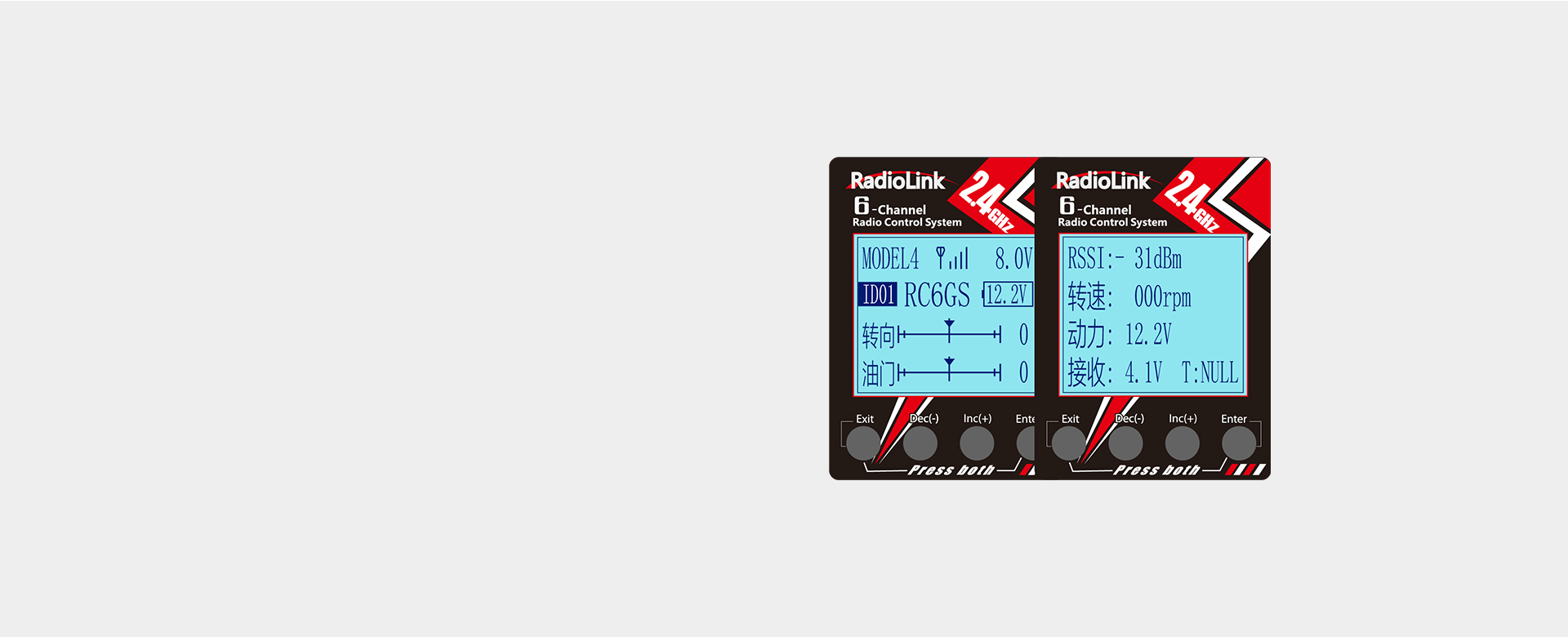

动力电池电压/信号双向回传

可实时回传信号强度，接收机电压，动力电池电压等信息。

信号强度及接收机电压在遥控器和接收机通电对码完成之后可显示；

动力电池电压信息只需将标配的动力电池电压连接线连接至电调，动力电池和R8F的Telemetry口即可显示，无需外接动力电池电压回传模块。最高可支持8S电池电压回传。

使用双向回传功能请先将RC6GS升级至V6.0.0版本的固件，将主板为2018.1.1号之后的RC4GS升级至V6.0.1版本的固件。

FHSS跳频通信，强抗干扰

FHSS扩频算法，67信道伪随机序列跳频，实现优越的抗多径干扰和同波段干扰能力，适合多人同时同场地竞技。采用32位工业级M0芯片，极强抗油机火花干扰能力，油车无障碍使用。

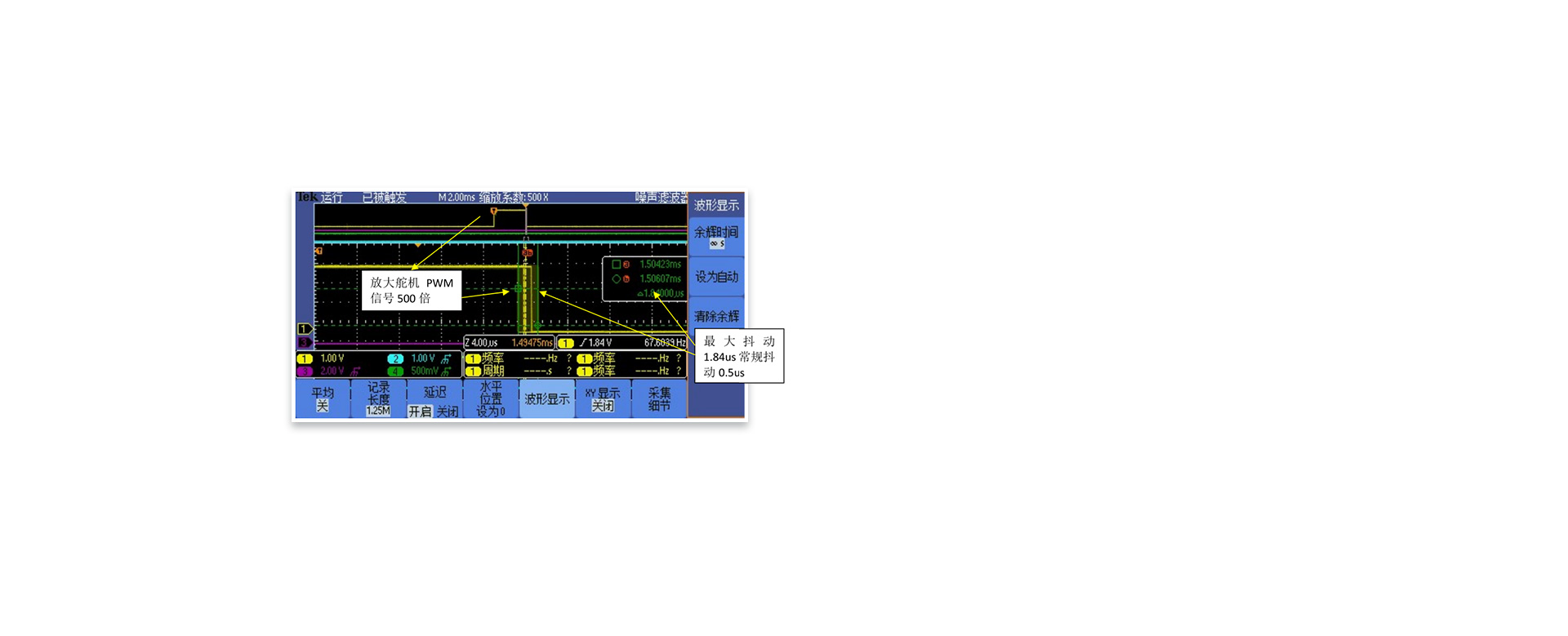

4096分辨率，12ms极速响应

采用4096分辨率，0.25us舵机输出稳定度，极低的漏码率和48MHz M0处理器的高速处理，最大延时不超过12ms。

支持SBUS/PPM和PWM三种信号

标准模式下，1-8通道输出标准PWM信号，除了1通道的方向舵机和2通道的油门设置外，还可连接3-8通道的辅助通道，实现外接灯组，鸣笛等多个功能。

S.BUS/PPM信号模式下，用户可外接飞控，结合GPS实现打窝船远航或一键返航功能。也可轻松实现麦克纳姆轮车的设置。

接收机

              标准模式--红灯（不接飞控）

1通道--方向

2通道--油门

3通道--辅助通道

4通道--辅助通道

     SBUS/PPM信号模式--蓝灯（接飞控）

SBUS

PPM

3通道--辅助通道

4通道--辅助通道

5通道--辅助通道

6通道--辅助通道

7通道--辅助通道

8通道--辅助通道

5通道--辅助通道

6通道--辅助通道

7通道--辅助通道

8通道--辅助通道

飞控连接线

飞控

子ID指定遥控

可以在多个已对码的接收机中指定一个来遥控，实现远距离情况下的车或者水中模型船救援。支持10组子ID。

防反插设计，宽电压供电

即使电源线插反，接收机也无任何损伤。

4.8-10V的宽电压供电，支持高压舵机。

技术参数

产品名称：R8F

尺寸：34*21*11.5mm

天线长度：205mm，双天线

重量：6.5g

通道数：8通道

输出信号：PWM/PPM/SBUS

回传：信号&信号强度&动力电池电压信号回传

模型应用：车/船/固定翼/滑翔机/多旋翼

频率：2.4GHz ISM波段（2400MHz～2483.5MHz）

扩频方式：FHSS 67信道伪随机跳频

电压范围：4.8-10V DC

工作电流 ：30mA（与供电电压有关）

控制距离：稳定地面控制距离800米

兼容遥控器：RC8X/RC6GS V3/RC4GS V3/

RC6GS V2/RC4GS V2/RC6GS三段开关版/RC4GS(主板为2018.1.1号之后的版本)/

T8FB(BT)/T8S(BT)/T8FB(OTG)/T8S(OTG)
